Популярные модели

Для домашнего использования большой популярностью пользуются универсальные варианты «Турник брусья-пресс 3 в 1» и модели «Премиум 4 в 1». В этих вариантах дополнительно крепится шведская стенка. Такая конструкция позволяет эффективно проработать руки, плечи, спину, а также пресс и мышцы груди.

В модели «Мультихват» доступны узкий, средний, а также широкий типы хватов. Для монтажа такого тренажера в стене делают 8 отверстий и на каждые два крепят крюки – они исполняют роль крепежа для снарядов. Таким образом, при смене положения турника занимающийся может выполнять различные упражнения.

К преимуществам модели можно отнести относительно невысокую стоимость, а также возможность многофункционального использования. К примеру, спортсмены-борцы могут прикрепить к такой перекладине грушу, чтобы отрабатывать удары. Из недостатков можно отметить только высокую вероятность покупки оборудования низкого качества. Чтобы этого не допустить, следует внимательно осмотреть турник перед приобретением.

EffectSport 3 в 1 – это одна из самых популярных моделей многофункционального турника. Данное оборудование крепится на стены или дверную раму, что позволяет снять и убрать тренажер при необходимости. Такой турник способствует эффективной проработке мышц верхней части тела различными способами, укрепляет руки, пресс, грудную клетку и спину. Из недостатков можно отметить только необходимость дополнительной сборки перед монтажом.

EffectSport потолочный – это еще одна модель от компании EffectSport. Оборудование фиксируют к потолку, благодаря чему оно занимает очень мало места и не крадет полезное пространство жилого помещения. Это очень прочная и надежная конструкция, способная выдерживать значительные нагрузки. Модель подходит даже для людей с большими габаритами.

Bradex Воркаут SF 0074 – это одна из самых продаваемых моделей турников, которая позволяет регулировать его длину, что делает возможным монтаж в дверных проемах любого размера. Это конструкция распорного типа, которая позволяет проводить эффективные тренировки и занятия по воркауту в домашних условиях. Из недостатков отмечают довольно низкую предельную нагрузку.

Как выбрать турник

В продаже есть несколько видов турников, которые отличаются конструкцией и креплением.

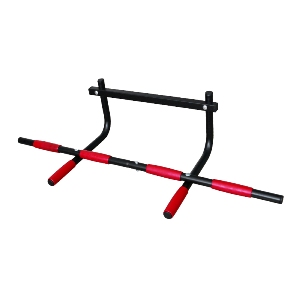

1. Турник в дверной проем

Такой турник представляет собой перекладину, которая крепится в дверной проем или между узкими стенами. Это компактный и недорогой вид инвентаря, правда некоторые специфические упражнения с турником на нем не выполнить (например, вращение вокруг перекладины)

Также обращайте внимание на ограничение по весу у данных турников, обычно это 120-150 кг. Среди турников для дверного проема встречаются съемные модели, где не требуется дополнительных креплений шурупами

2. Настенный турник

Это более функциональный вариант турника по сравнению с перекладиной в дверной проем. С помощью такого турника можно выполнять больше разнообразных упражнений, да и конструкция снаряда, как правило, очень надежная. Настенный турник является самым популярным вариантом турника в домашних условиях. В этом виде также встречается вариант турник + брусья, который включает в себя дополнительные перекладины и специальные рукоятки. Это позволит расширить диапазон выполняемых упражнений.

3. Потолочный турник

Не менее популярным является потолочный турник. Если у вас в квартире слабые стены, но достаточно высокие потолки, то приобретение турника с креплением на потолок может стать отличным выходом, который позволит вам выполнять любимые упражнения не выходя из дома.

4. Напольный турник

Напольный турник обычно представляет собой полноценный тренировочный комплекс, куда могут входить держатели для штанги, брусья, скамья. Такой вариант идеален для тех, кто любит качественно тренироваться в домашних условиях. Напольные турники стоят подороже, но и функциональность их заметно больше. Если у вас есть небольшой спортивный уголок, то такая конструкция отлично в него впишется.

На что обратить внимание:

Для высоких людей может не подойти вариант турников в дверной проем, поскольку перекладина не будет располагаться достаточно высоко.
При выборе турников в дверной проем обращайте внимание на длину перекладины, она должна подходить по размеру.
Также обращайте внимание на поверхность рукояток и перекладины. Желательно, чтобы она не была полностью металлической, а имела резиновые накладки.
Всегда смотрите на максимальный вес, который может удерживать перекладина, особенно если вы планируете подтягиваться с дополнительным утяжелением.
Перед покупкой продумайте место размещения турника, поскольку выбор определенного типа снаряда может зависеть от особенностей квартиры.

Подборка турников в магазине WORKOUT

Среди российских производителей стоит выделить домашние турники из магазина WORKOUT. При разработке всех моделей были задействованы участники сообщества WorkOut: фитнес городских улиц, которые лучше всех знают, как должны выглядеть турники, чтобы на них было комфортно и эффективно заниматься.

1. Турник в дверной проем — 1500 рублей

2. Потолочный турник — 2100 рублей

3. Настенный турник — 2500 рублей

4. Настенный турник с брусьями — 3400 рублей

5. Настенный турник с брусьями и прессом — 3700 рублей

6. Напольный турник с брусьями и прессом — 6500 рублей

Подборка турников на Aliexpress

Турник также можно заказать на Aliexpress. Предлагаем вам подборку турников на Aliexpress, которые можно установить в домашних условиях. Мы постарались отобрать товар с высокой средней оценкой и положительными отзывами. Однако перед покупкой обязательно ознакомьтесь с отзывами от покупателей.

1. Турник в дверной проем или вот тут такой же (1300 рублей)

2. Турник в дверной проем или вот тут такой же (4000 рублей)

3. Настенный турник (4000 рублей)

4. Наддверный турник (2000 рублей)

Конструкционные особенности и способы крепления турников разных типов

Существует масса разновидностей тренажёров для дома и дачи, которые отличаются друг от друга не только особенностями конструкций, но и методами прикрепления. К ним относят следующие типажи.

Турник в дверной проём

Турник для размещения в дверном проёме не требует большого пространства и затрат. Выделяют распорный турник между стен и раздвижной тип крепления.

В целом они способны выдержать вес до 150 кг. Существуют и недостатки: так, невозможно сделать некоторые сложные трюки на данном устройстве, рост спортсмена также создаёт определённые ограничения. Наиболее популярная модель подобного конструктива − турник «Торнео» в дверной проём.

Домашний турник на стену

Настенный турник прикрепляется анкерными болтами к бетонной стене. Выделяют настенные брусья, турник настенный складной, наддверный и угловой тип монтажа. Особенности конструкции позволяют осуществлять упражнения для мышц живота, такие как поднятие ног к животу и их поворот в разные стороны.

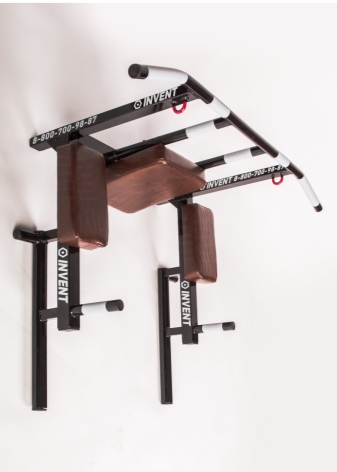

Турник-брусья-пресс «3 в 1»

Турник настенный «3 в 1» для дома оснащён специальными ручками с мягкой подкладкой, которая позволяет осуществлять упражнения для подкачки пресса.

Мягкие подкладки защищают руки от мозолей и болезненных ощущений во время упражнений, требующих упор на локтях. Перекладина нередко оснащена кольцом для подвешивания боксёрской груши.

Наддверный турник

С помощью креплений домашний турник в дверной проём прикрепляется к стене над дверью, следовательно, не занимает много места. Да и к тому же есть пространство для «манёвра». Ещё один плюс – крепление на одну стену, которая должна быть выполнена из любого материала, кроме гипсокартона. Что в современных реалиях актуальная тема.

Конструкционные особенности предполагают наличие обычного и широкого типов хвата. Если внимательно изучить модельный ряд подобных турников, то можно выбрать и профессиональные разборные снаряды, с помощью которых можно прокачать многие группы мышц.

Угловой настенный турник

Перекладина крепится между двумя стенами, не занимая большого пространства. Из минусов – этот снаряд прост и позволяет выполнять стандартные упражнения по подтягиванию, прокачивая одни и те же мышцы. Больше всего подходит для обычных домашних тренировок, нежели для профессиональных.

Может прикрепляться не только к бетонным стенам, но и к поверхностям из кирпича. А вот на гипсокартонные стены подобные конструкции, даже если и удастся прикрепить, то долго они не продержаться при постоянной эксплуатации.

Навесной турник

Потолочный тип также требует мощного крепления, однако, предоставляет возможность совершать сложные трюки. Прекрасно подходит для спортсменов любого класса и уровня. Работа на нём может заменить полноценную тренировку для всех групп мышц. Если подобрать нужную модификацию, то можно будет делать даже флажок или уголок на турнике.

Перекладина может иметь различные типы хватов. Сверху её может застилать гладкая ткань или же рифлёная поверхность.

Статья по теме:

Лучшие модели

Ответив себе на вопрос, какой же турник вы хотите, пора познакомиться с тем, что предлагают производители, и выбрать лучшие модели.

Надо отметить, что конструкционные особенности постоянно меняются с учетом рекомендаций пользователей. И для того, чтобы выбрать турник-брусья, нужно обратиться к рейтингу турников, который составлен на основе статистики популярности моделей среди россиян, оставивших свои отзывы.

На первом месте – настенный турник-брусья Sportlim Premium. Судя по описанию, это достойный тренажер, но вот отзывов именно на этот турник в интернете не нашлось (что странно). Но зато есть прекрасные отзывы о Sportlim «Атлет». Большое количество пользователей называет этот тренажер прекрасным.

На втором месте – турник-брусья DFC Power Tower G008. Это небольшой, отдельно стоящий напольный тренажер для пользователя с максимальным весом в 120 кг. Пользователи присвоили высший балл этому снаряду.

Третье место занимает Absolute Champion Profi – настенный тренажер, очень популярный среди тех, кто любит заниматься спортом дома. «Профи» – турник, который поможет сделать фигуру шикарной. Об этом пишет большинство покупателей. Но среди недостатков отмечают, что очень плохо написана инструкция, не хватает крепежных элементов, не предусмотрены грипсы.

Четвертое место в рейтинге занимает турник «3 в 1» компании, которая уже упоминалась – Sportlim Multihvat. Если внимательно изучить данные по продаже «Мультихвата», то может оказаться, что именно он является лидером среди себе подобных. Отзывы как мужчин, так и женщин, очень хорошие. Пользователям Absolute Champion Profi не хватило подушки под спину для работы с прессом, а «Мультихват» многие выбрали именно за эту подушку, да и общую за прочность модели.

Пятое место среди моделей «три в одном» занимает тренажер со скамьей DFC POWER TOWER G005, о котором уже упоминалось выше. Есть отличные отзывы о комплектации и функционале мини-спортивного комплекса.

Стоит отметить, что производителей подобных тренажеров на российском рынке очень много, и они из разных стран. Если в вашем населенном пункте не нашлось упомянутых моделей, то есть смысл поискать другие, ведь такая недешевая покупка через интернет может оказаться неудачной. Этот тот случай, когда нужно все потрогать своими руками и опробовать в действии, а не только посмотреть на фото с сайта.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

  1. От конца удлиненной прорези до края грифа – от 30 мм;
  2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
  3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.
